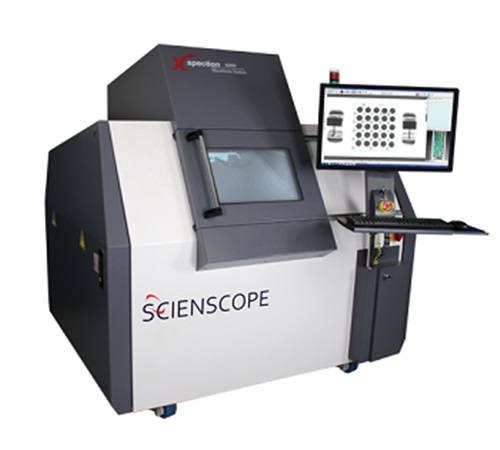

通用型離線 X-Ray檢測設備 XSPECTION 6000
通用型離線 X-Ray檢測設備
Xspection 6000

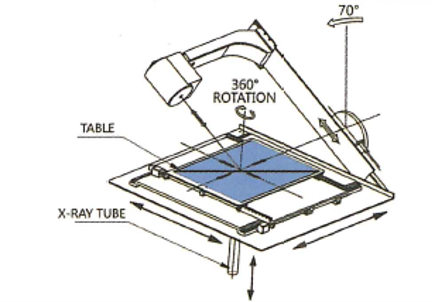

Xspection 6000是一款採用超大平板探測器和大發射角的微焦斑X光管組合的高性能，高性價比的閉管X光機。支援平臺360°旋轉，探測器最大傾斜55°，可以升級為工業CT，是SMT(BGA)、航太、半導體等產品無損檢測的最佳產品。
|
X光管 |
|
|
管類型 |
透射式封閉管 |
|
空間分辨率 (μm) |
5 |
|
光管電壓 (kV) |
130 |
|
光管電流 (mA) |
0.32 |
|
放大倍率 |
800 x |
|
數字式平板探測器 |
|
|
像素 |
2304 / 1300 |
|
傾斜角度 |
平板傾斜55° |
|
主要規格 |
|
|
載物臺尺寸 (mm) |
560 x 457 |
|
載物臺360°旋轉 |
標配 |
|
檢測範圍 (mm) |
360 x 290 |
|
外型尺寸L x W x H (mm) |
1500 x 1600 x 1600 |
|
重量 (KG) |
1600 |
|
操作系統 |
Windows10 |
|
電源 |
AC110 –230V VAC50-60HZ |
|
輻射安全 |
<1μ Sv/h |

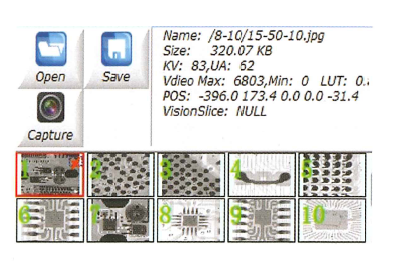

- 全自動的CNC測量: 通過固定的夾治具固定檢測物品，編寫測量程序步驟，可實現無人化全自動檢測

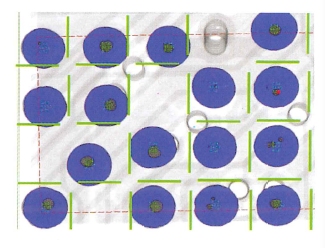

- 自動BGA檢測: 可精確檢測BGA的橋接、虛焊、冷焊及氣泡比例。並將結果顯示在屏幕上並輸出到Excel表格；
還可以進行尺寸計算、曲率計算等等
- 中心自動跟隨: 傾斜檢測時，檢測畫面中心始終保持在屏幕中心，放大倍率始終保持不變
